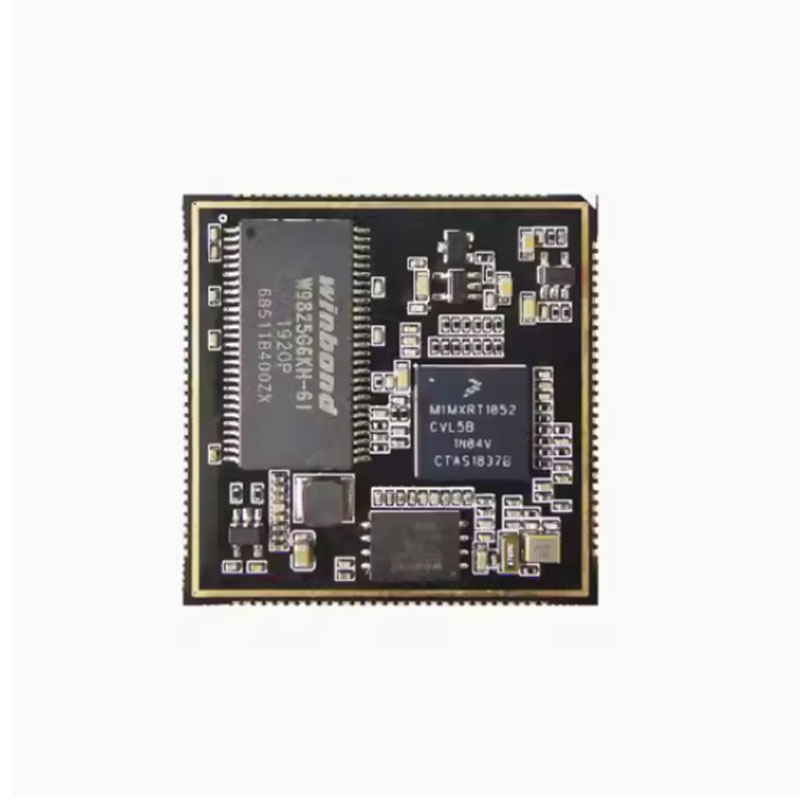

● Papan inti RT1052 S2 ini dirancang berdasarkan prosesor NXP MIMXRT1052CVL5B.
● Komponen seluruh papan terbuat dari bahan kelas industri.

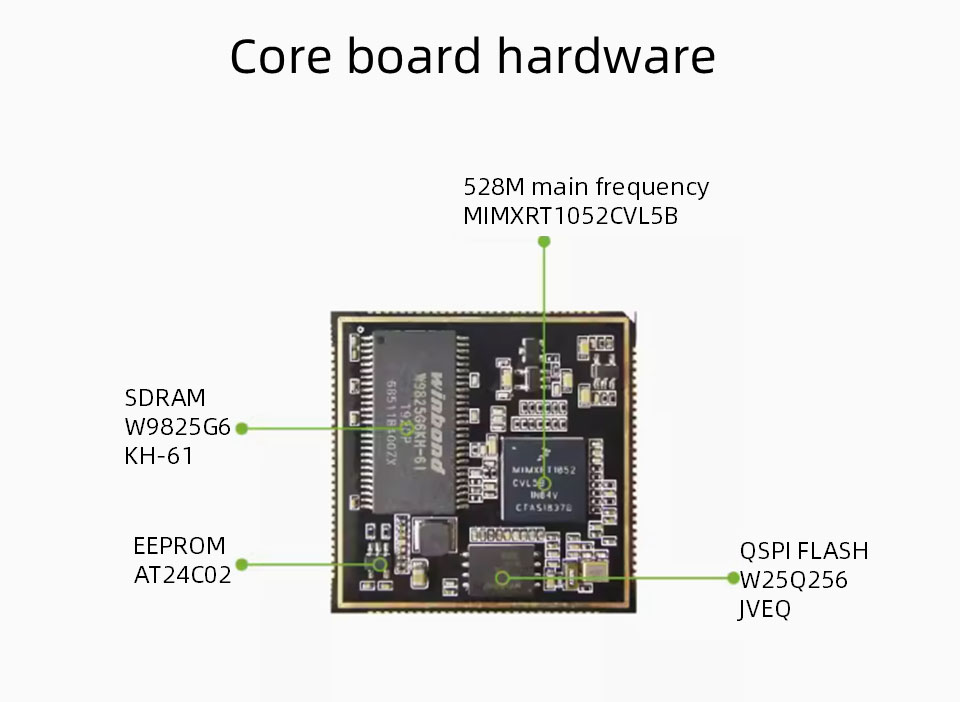

● Sumber daya perangkat keras dari papan inti termasuk
● 32MB SDRAM, 32MB NOR FLASH, dan 256B EEPROM.
● PCB mengadopsi desain emas imersi hitam 6-lapis, dengan ukuran keseluruhan 38*38mm, total 116 pin, dan jarak pin 1.0mm. Kecuali untuk bus SEMC, sisa 10 pin chip semuanya dipimpin.

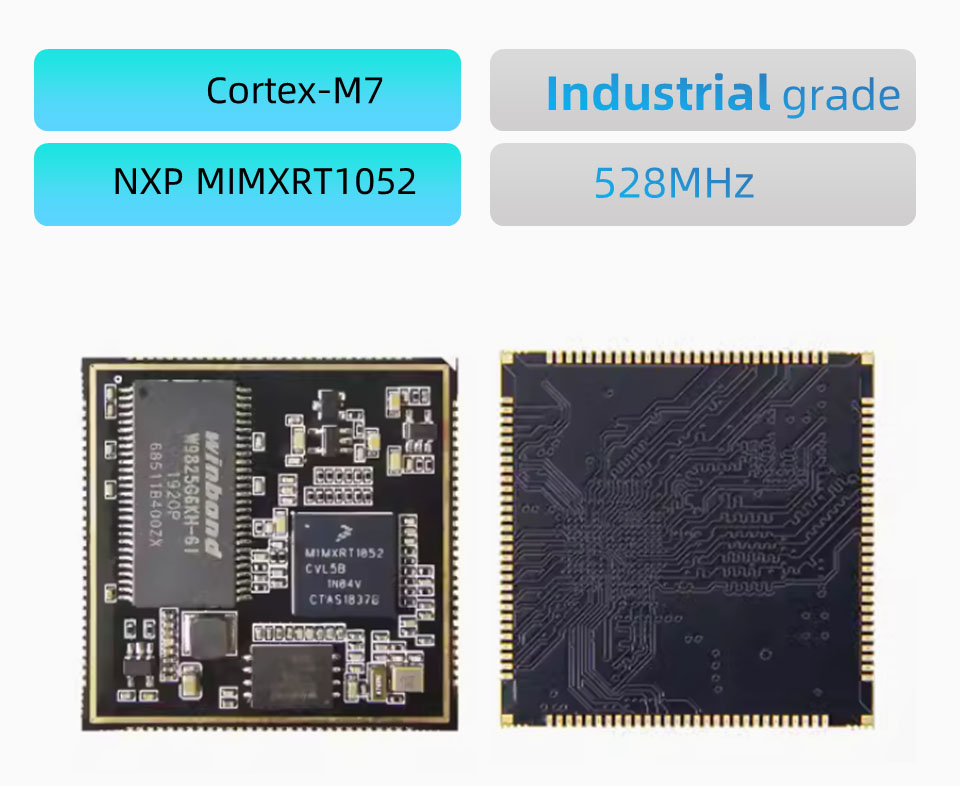

Chip utama: MIMXRT1052CVL5B, CORTEX-M7 Core, Frekuensi Utama 528MHz
SDRAM: 2MB, Paket TSSOP, Merek Winbond, Kelas Industri
Flash: Paket 32MB, WSON8, Merek Winbond, Kelas Industri
EEPROM: AT24C02 256B
Ethernet Phy: Tidak ada
Ukuran PCB: 38*38mm
Catu Daya: 3.3V
Penutup perisai: tidak ada penutup perisai
GPIO: 116 pin, jarak pin 1.0mm, kecuali untuk bus semc, semua i0 lainnya dipimpin
Suhu operasi: -40 ~ 85 ° C, tingkat industri

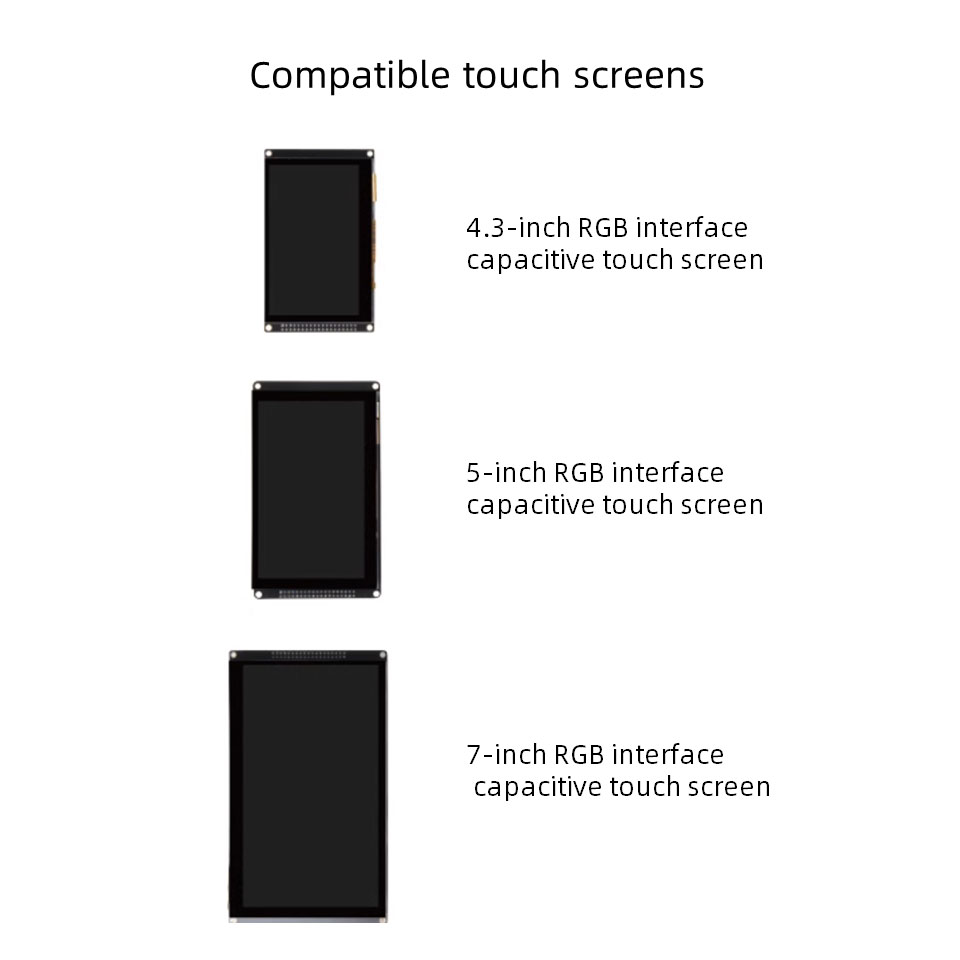

● LCD: 1 saluran
● USB: 2 saluran, dengan phy berkecepatan tinggi
● SDIO: 2 saluran
● I²C: 4
● SPI: 4
● UART: 8
● Sai: 3
● ADC: 2 (masing -masing 16 saluran), 12bit
● PWM: 4
● Jtag: 1 saluran
● SPDIF: 2 saluran
● Can: 2
● Catatan: Data di atas dapat digunakan kembali, silakan merujuk ke deskripsi pin papan inti sebagai desain referensi
Catatan: Papan dapat disesuaikan dengan pesanan minimum 500
