Papan pengembangan papan-ke-papan RK3588 bertujuan untuk memungkinkan kombinasi fleksibel antara papan inti dan sub-papan fungsional (papan pembawa) dengan mengadopsi desain modular dan menggunakan antarmuka standar (mis., PCIE, MXM, konektor papan-ke-papan berkecepatan tinggi)
Jika dibandingkan dengan papan papan terintegrasi atau komputer papan, motherboard papan -ke -papan berbagi keunggulan inti berikut:
| Keuntungan | Dewan Pengembangan B2B | Papan MCU tradisional |
| Expandability | Modular, hot-swappable | Memperbaiki periferal, kabel jumper |
| Kualitas sinyal | Mendukung sinyal tingkat GHZ | GPIO/UART Kecepatan Rendah |
| Kecepatan pengembangan | Penggunaan kembali modul yang divalidasi | Membutuhkan desain ulang perangkat keras penuh |
| Menggunakan kasus | Sistem Kompleks (AI/Industri) | Kontrol Sederhana (Sensor Logging) |
● SOC yang kuat: Rockchip RK3588 (8-core Cortex-A76/A55, 6tops NPU)
● Desain Modular: Konektor B2B Fleksibel untuk Ekspansi Kustom
● Antarmuka berkecepatan tinggi: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display: Mendukung 8k@60fps + 4k@60fps output simultan
● Operasi industri: -40 ° C hingga +85 ° C
● Antarmuka yang kaya: PCIe Mini, Kunci M.2 m, MIPI CSI

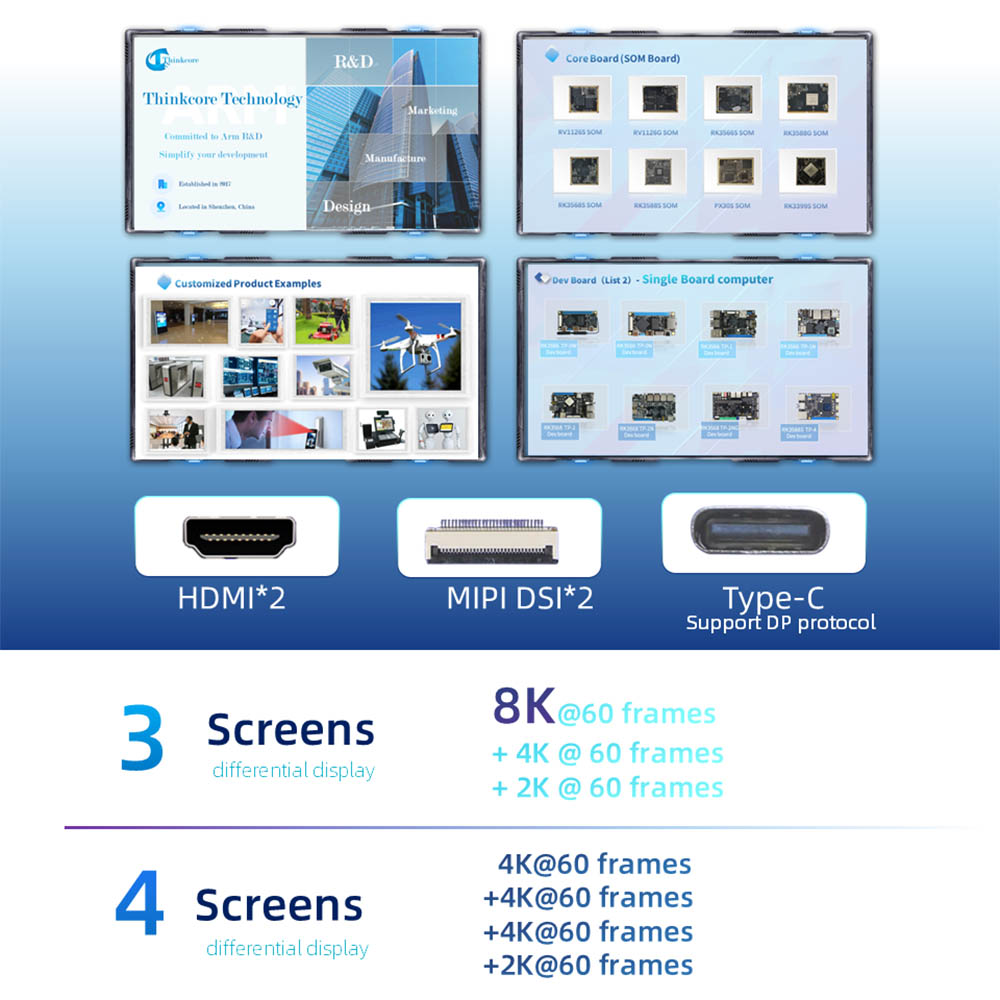

● Tampilan Berbeda Multi-layar: Mendukung tampilan heterogen tiga layar dan layar heterogen empat layar. HDMI*2; MIPI DSI*2; Tipe-C (Mendukung Protokol DP)

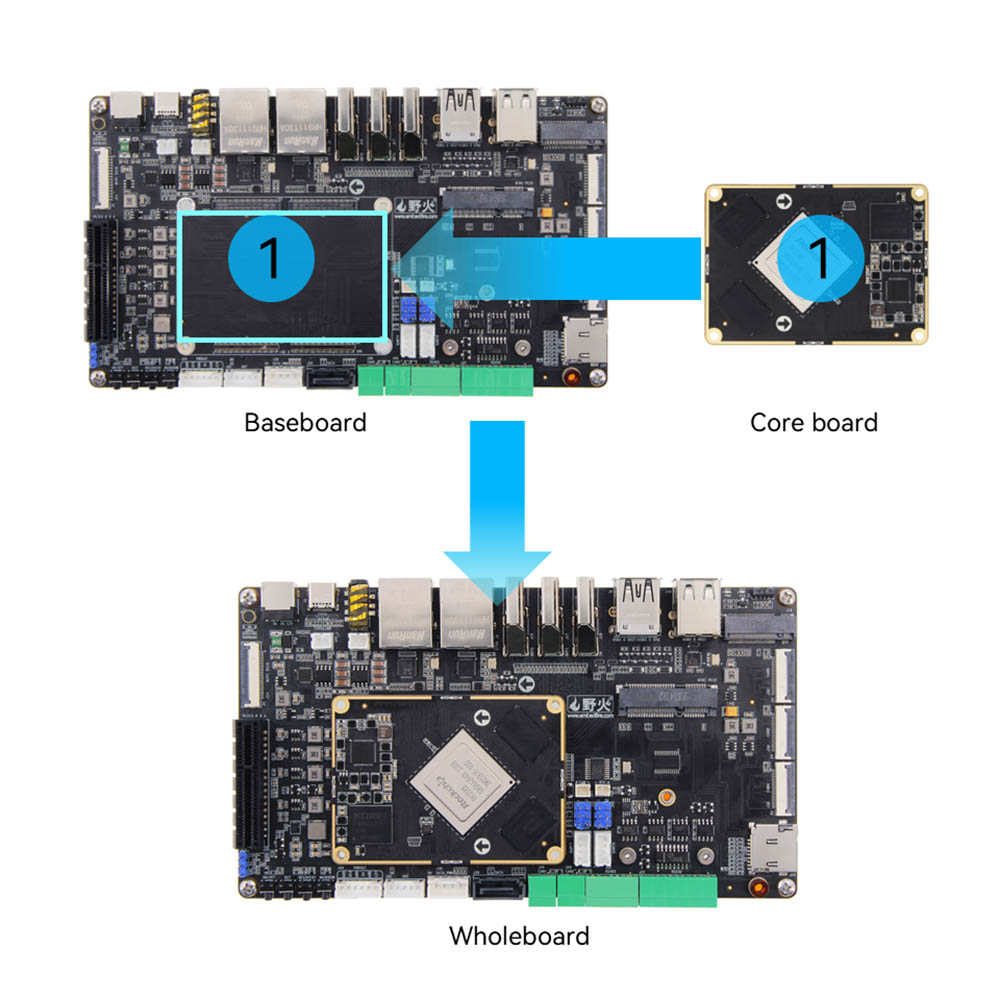

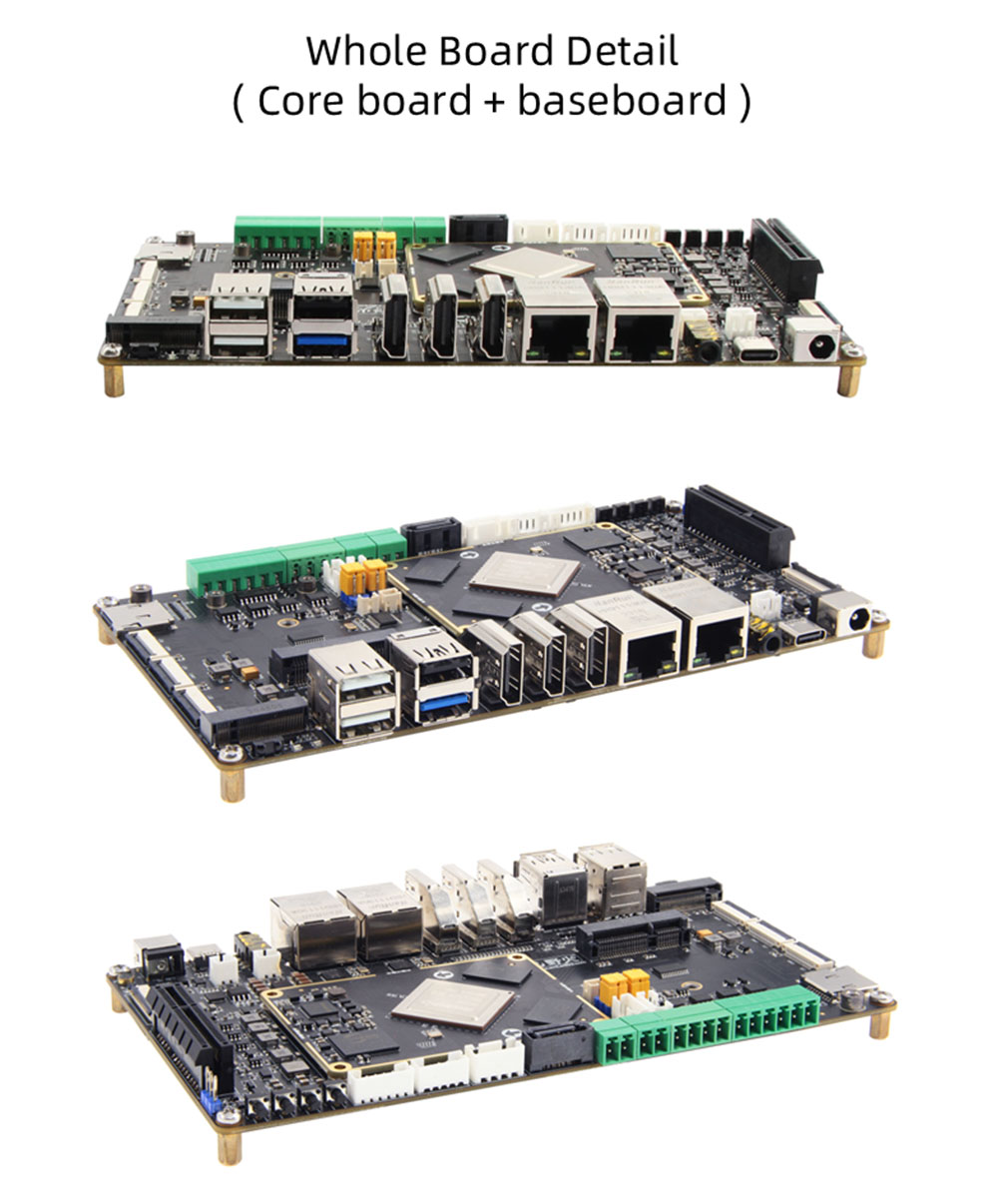

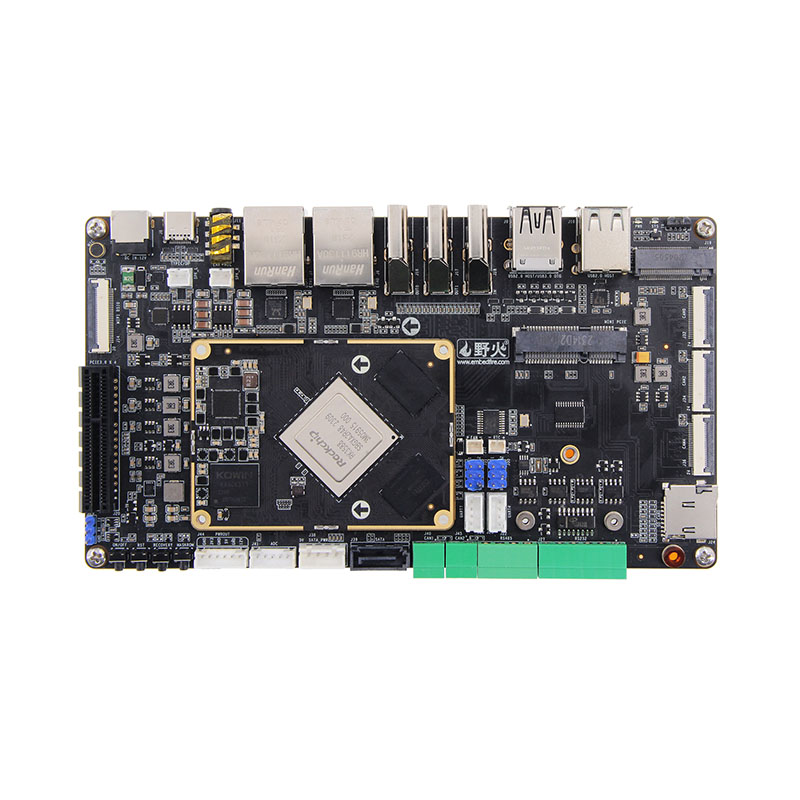

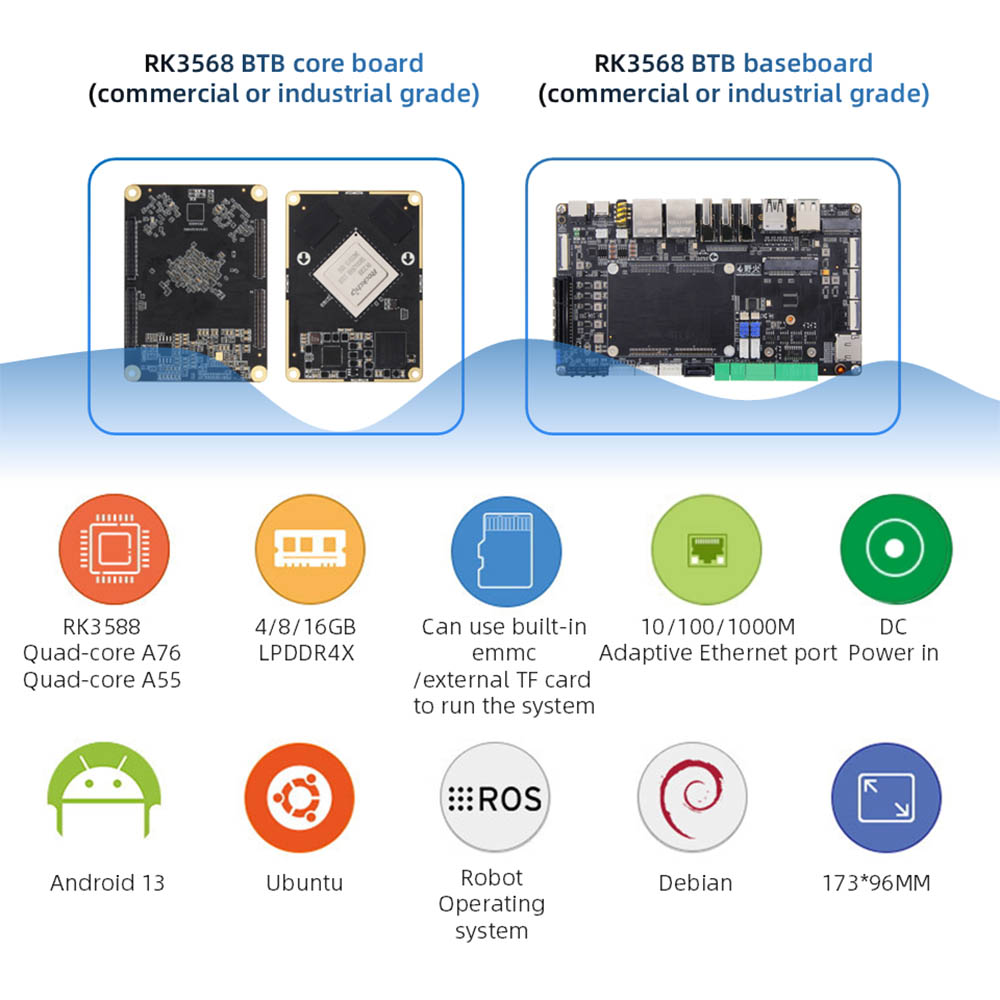

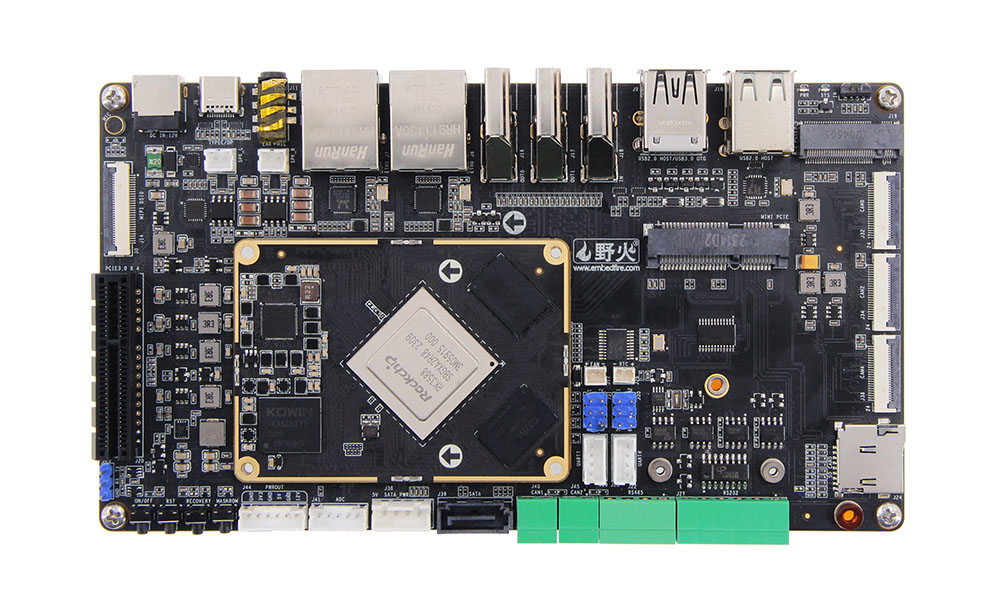

Motherboard BTB terdiri dari papan inti dan papan/ alas tiang pembawa.
● Konektor: Konektor pria: DF40C-100DP-0.4V (51) Konektor wanita: DF40C-100DS-0.4V (51)

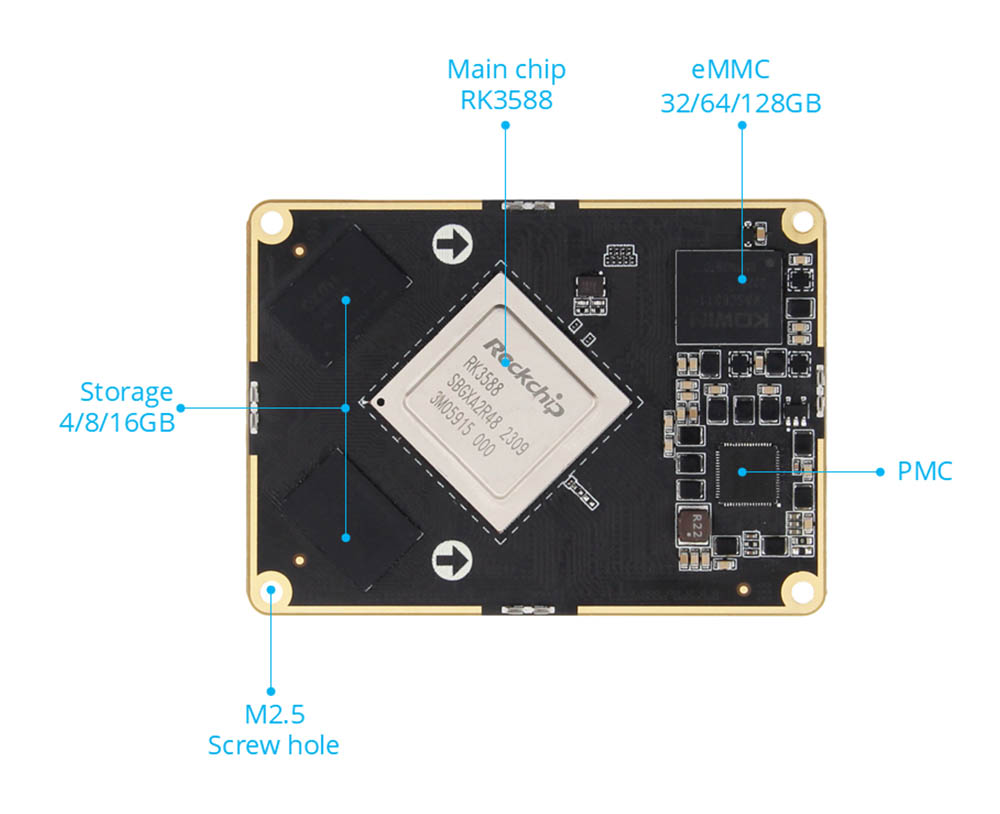

● Chip utama: RK3588 (quad-core A76 + quad-core A55, Mali-G610, kekuatan komputasi 6tops) BTB mengarah ke 400 pin, jarak 0,5mm, mengarah ke semua i0
● Memori: 4/8/16GB, LPDDR4/4X
● Penyimpanan: 32/64/128GB. EMMC
● Konektor: Pria: DF40C-100DP-0.4V (51) Wanita: DF40C-100DS-0.4V (51)

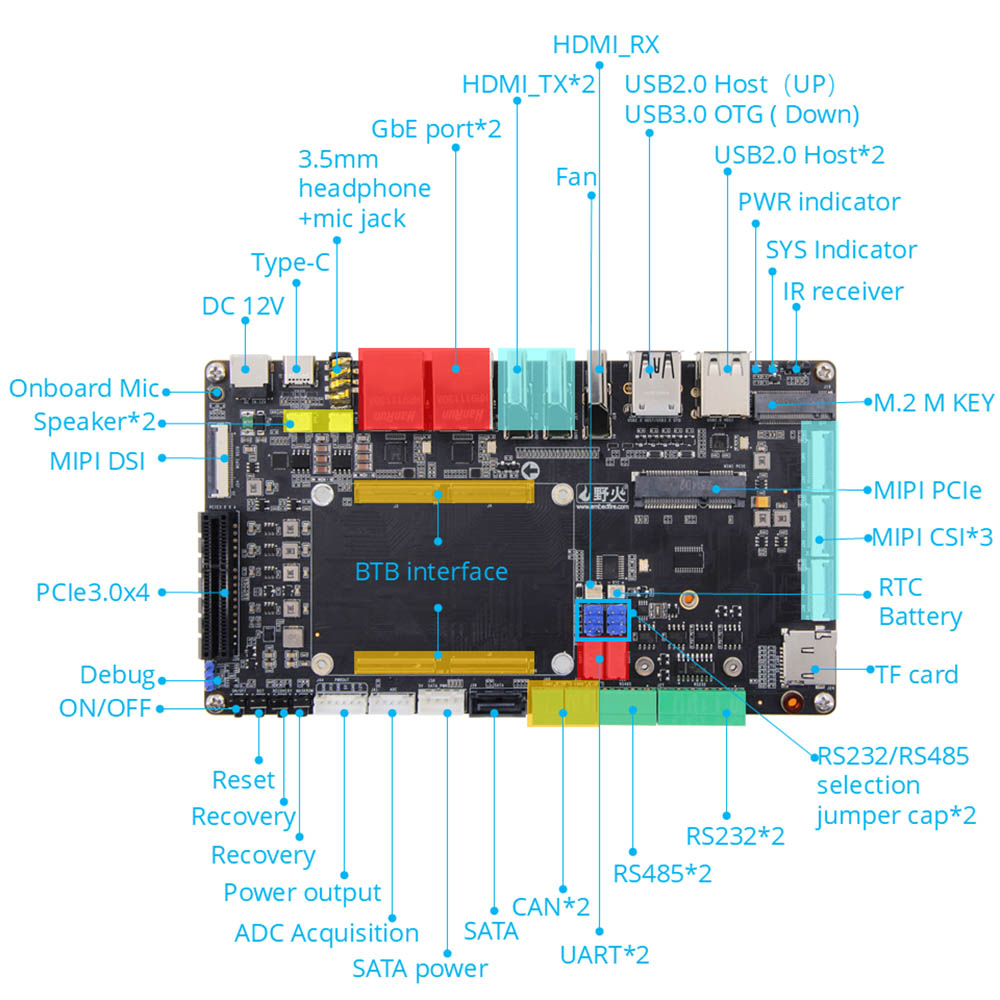

● Antarmuka Daya: 12V@2A Input DC, Antarmuka DC*1; Antarmuka Output Daya*1

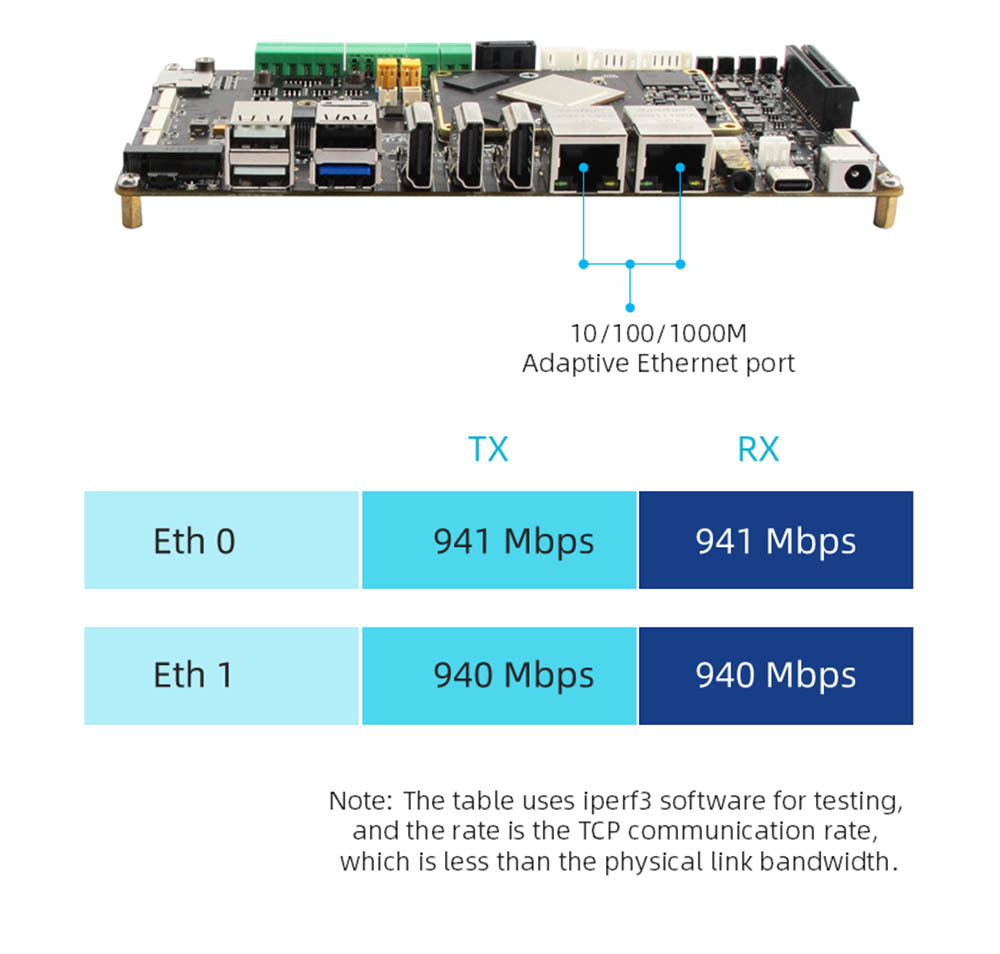

● Ethernet: Port Jaringan Gigabit*2, Dukungan 10/100/1000Mbps Tingkat Transmisi Data
● HDMI: HDMI12.0 Input*1, hingga 3840x2160@60fps; HDMI2.1 Output*2, mendukung beberapa layar dengan layar lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)
● MIPI-DSI: Antarmuka layar MIPI*2 (depan*1, belakang*1), dapat dicolokkan ke layar Wildfire MIPI, mendukung beberapa layar dengan layar lain; Single MIPI Mode Resolusi Maksimum 1920*1080@60Hz

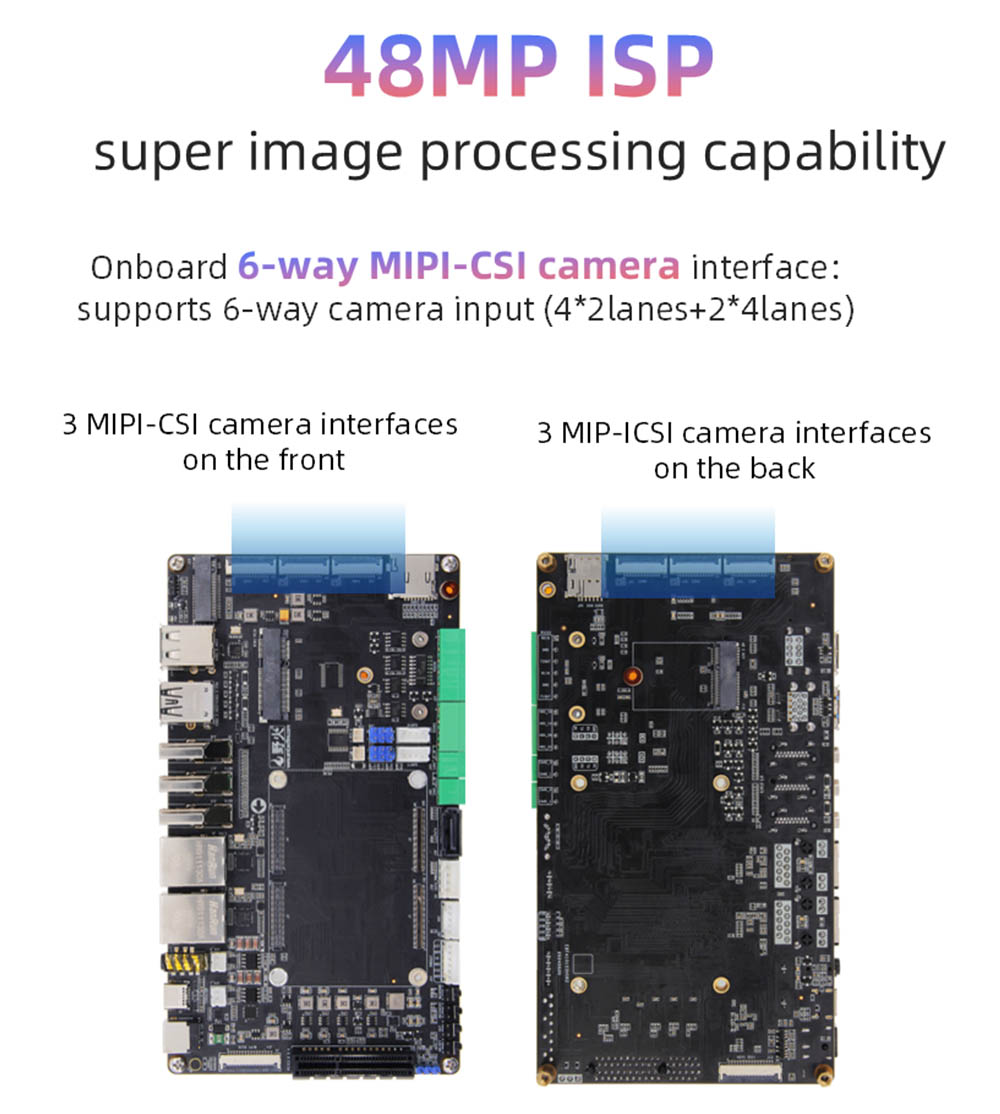

● MIPI-CSI: Antarmuka Kamera MIPI*6 (Depan*3, Kembali*3), dapat dicolokkan ke Kamera Wildfire MIPI
● USB2.0: antarmuka USB-HostType-A*3
● USB3.0: antarmuka USB-OTGTYPE-A*1; Antarmuka Type-C*1, dapat digunakan untuk pembakaran firmware, mendukung protokol DP1.4

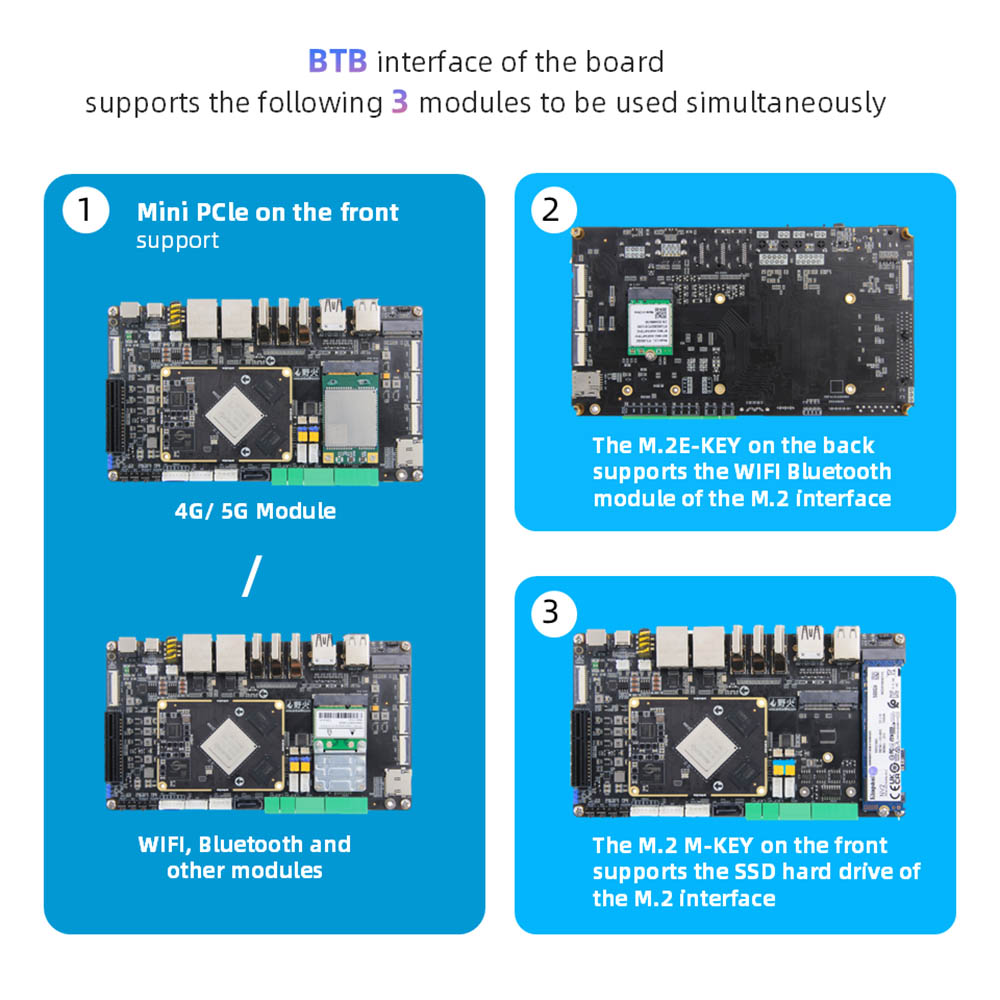

● Antarmuka PCLE: Antarmuka Mini-PCLE*1, dapat digunakan dengan kartu jaringan WiFi tinggi atau setengah tinggi, modul 4G atau Modul Antarmuka Mini-PCLE lainnya: PCLE3.0X4 Antarmuka*1
● M.2 Antarmuka: M.2Ekey Interface*1, Mendukung M.2 E-Key Wireless Network Card Module; M.2 m Antarmuka Kunci*1, Mendukung M.2 M-Key PCLE3.0*4Lanes Spesifikasi 2280 Hard Disk
● Pemegang Kartu TF: Pemegang Kartu Micro SD (TF)*1, mendukung sistem boot kartu TF, hingga 512GB
● Pemegang Kartu SIM: Pemegang Kartu SIM*1, Fungsi Kartu SIM perlu digunakan dengan modul 4G
● Antarmuka SATA: Antarmuka SATA standar*1; SATA Power Interface*1, mendukung output 12V
● Can: Can*2
● ADC: Antarmuka Akuisisi ADC*1
● Port serial debug:
● Port serial debug*1 (UART2), parameter default 1500000-8-n-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Seleksi Jumper Interface*2
● Audio: mikrofon mic onboard*1; Antarmuka speaker SPK*2, dapat menghubungkan output headphone speaker daya 3W + Input mikrofon antarmuka 2-in-1*1
● Tombol: tombol hidup/mati*1; Tombol Maskrom*1; Tombol pemulihan*1; Tombol Reset*
● LED: Indikator Daya*1; Indikator Sistem*1
● Penerima Inframerah: Dukungan fungsi remote control inframerah
● RTC: Socket Daya RTC*1
● Antarmuka Kipas: Instalasi Dukungan Pendinginan Kipas 5V atau 12V
● Komputasi AI Edge ： Keamanan Cerdas ， Transportasi Cerdas ， Kota Cerdas, Analisis Video.
● Otomasi Industri: Kontrol PLC, Visi Mesin.
● Robotika: navigasi otonom bertenaga AI.
● Aplikasi dalam kendaraan ： Sistem hiburan dalam mobil, sistem navigasi dalam mobil.
● Signage digital: iklan multi-layar 8K.
● Peralatan medis: endoskop medis, sistem pencitraan ultrasonik
